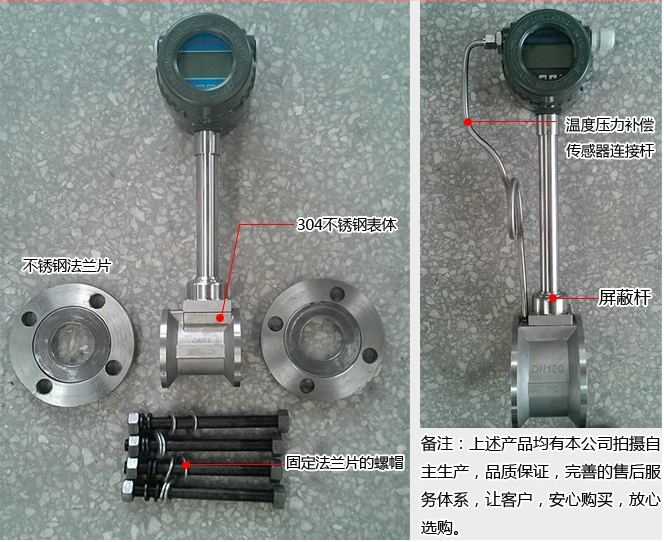

一、產品概述
KLN-LU系列渦街流量計主 要用于工業管道介質流體的流量測量,如氣體、液體、蒸氣等多種介質。其特點是壓力損失小,量程范圍大,精度高,在測量工況體積流量時幾乎不受流體密度、壓 力、溫度、粘度等參數的影響。無可動機械零件，因此可靠性高,維護量小。儀表參數能長期穩定。渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃～ 250℃的工作溫度范圍內工作。有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量儀表。
為了使用方便，電池供電的本地顯示型渦街流量計采用微功耗高新技術，采用鋰電池供電可不間斷運行一年以上，節省了電纜和顯示儀表的采購安裝費用，可就地顯 示瞬時流量、累積流量等。溫度補償一體型渦街流量計還帶有溫度傳感器，可以直接測量出飽和蒸汽的溫度并計算出壓力，從而顯示飽和蒸汽的質量流量。
二、工作原理
在流體中設置三角柱型旋渦發生體，則從旋渦發生體兩側交替地產生有規則的旋渦，這種旋渦稱為卡門旋渦，旋渦列在旋渦發生體下游非對稱地排列。
三、技術參數
1、基本參數
執行標準 | 渦街流量傳感器（JB/T9249-1999） |
儀表口徑 | 15、20、25、32、40、50、65、80、100、125、150、200、250、300 |
公稱壓力（MPa） | 1.6MPa、2.5MPa、4.0MPa（其它可訂制） |
精度等級 | 液體：±1% 氣體或蒸汽：±1.5%、±1% |
量程比 | 1:10；1:15；1:20 |
傳感器材質 | 304不銹鋼、316（L）不銹鋼等 |
使用條件 | 介質溫度：-40℃~+250℃、-40℃~+350℃ 環境溫度：-20℃~+60℃ 相對濕度：5%～90% 大氣壓力：86KPa~106KPa |
信號輸出功能 | 脈沖信號、4 ~ 20mA信號 |
通訊輸出功能 | RS485通訊輸出、HART協議等 |
工作電源 | A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 B.內電源：1組3.0V10AH鋰電池，電池電壓在2.0V~3.0V時均可正常工作。 |
信號線接口 | 基本型：霍斯曼接頭或自帶三芯線纜；防爆型：內螺紋M20×1.5 |
防爆等級 | ExdIICT5或ExdIIBT6 |
防護等級 | IP65或更高（可訂制） |
2、流量范圍：一般液體和氣體適用流量范圍見表2 （表2）
儀表口徑 (mm) | 液體測量范圍(m3/h) | 氣體測量范圍(m3/h) | 連接方式 | 耐壓等級（MPa） |
DN15 | 1.2-6.2 | 5-25 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN20 | 1.5-10 | 8-50 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN25 | 1.6-16 | 10-70 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN32 | 1.9-19 | 15-150 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN40 | 2.5-26 | 22-220 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN50 | 3.5-38 | 36-320 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN65 | 6.2-65 | 50-480 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN80 | 10-100 | 70-640 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN100 | 15-150 | 130-1100 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN125 | 25-250 | 200-1700 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN150 | 36-380 | 280-2240 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN200 | 62-650 | 580-4960 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN250 | 140-1400 | 970-8000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
DN300 | 200-2000 | 1380-11000 | 法蘭夾持/法蘭連接 | 2.5/1.6 |
四、產品選型
代號 | 通徑 | 流量范圍㎡/h | ||||||
KLN-LU-25 | DN25 | 1~10(液體) | 25~60（氣體） | 蒸汽流量請查看說明書，DN300以上推薦使用 插入式渦街流量計 | ||||
KLN-LU-32 | DN32 | 1.5~18(液體) | 15~150（氣體） | |||||
KLN-LU-40 | DN40 | 2.2~27(液體) | 22.6~150（氣體） | |||||
KLN-LU-50 | DN50 | 4~55(液體) | 35~350（氣體） | |||||
KLN-LU-80 | DN80 | 9~135(液體) | 90~900（氣體） | |||||
KLN-LU-100 | DN100 | 14~200(液體) | 140~1400（氣體） | |||||
KLN-LU-150 | DN150 | 32~480(液體) | 300~3000（氣體） | |||||
KLN-LU-200 | DN200 | 56~800(液體) | 550~5500（氣體） | |||||
代號 | 功能1 | |||||||
N | 無溫壓補償 | |||||||
Y | 有溫壓補償 | |||||||
代號 | 輸出型號 | |||||||
F1 | 4-20mA輸出（二線制） | |||||||
F2 | 4-20mA輸出（三線制） | |||||||
F3 | RS485通訊接口 | |||||||
代號 | 被測介質 | |||||||
J1 | 液體 | |||||||
J2 | 氣體 | |||||||
J3 | 蒸汽 | |||||||
代號 | 連接方式 | |||||||
L1 | 法蘭卡裝式 | |||||||
L2 | 法蘭連接式 | |||||||
代號 | 功能2 | |||||||
E1 | 1.0級 | |||||||
E2 | 1.5級 | |||||||
T1 | 常溫 | |||||||
T2 | 高溫 | |||||||
T3 | 蒸汽 | |||||||
P1 | 1.6MPa | |||||||
P2 | 2.5MPa | |||||||
P3 | 4.0MPa | |||||||
D1 | 內部3.6V供電 | |||||||
D2 | DC24V供電 | |||||||
B1 | 不銹鋼 | |||||||
B2 | 碳鋼 | |||||||
